Водяной объем котла в 3 раза превышает паропроизводительность – это исключает температурные колебания в трубной системе и гарантирует надежную работу котла даже при подпитке холодной водой
Паровой объем котла составляет до 15 % от общего объема – это обеспечивает стабильную выработку пара требуемых параметров
Большой водяной объем котла, отсутствие горизонтальных участков в трубной системе и эффективная система дренирования позволяют минимизировать последствия выпадения солей и отложения накипи
Имеет систему очитки поверхностей нагрева от сажи без остановки котла
Работает на самотяге, дымосос не требуется даже при плюсовых температурах
Работает с длинофакельными горелками различных производителей
Температура пара до 170 °С

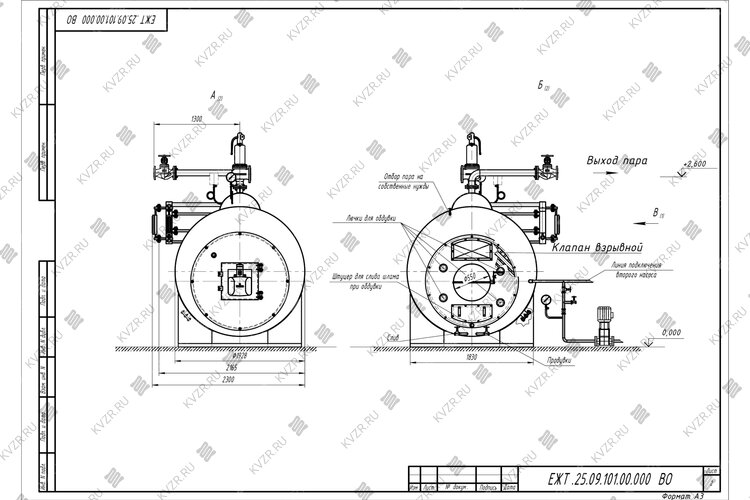

Мазутный паровой котел Е 2.5-0.9 М чертеж
Паровой котел Е 2.5-0.9 М на мазуте чертеж
Технические характеристики парового котла Е 2.5 0.9 М
Расход МАЗУТА при максимальной нагрузке котла, кг/ч200
Расход условного топлива, кг/ч232
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
Давление пара, не более, (кгс/см²)9
Полный объем котла, м³8.03
Объем паровой части, м²0.76
Аэродинамическое сопротивление, Па (мм. вод. ст.)183 (18.3)
Тяга Естественная
Объем топочной камеры, м³4.48
Размер топочной камеры, диаметр*глубина, мм1380х3000
Присоединительные размеры выхода пара, Ду80
Присоединительные размеры по водяному тракту, Ду32
Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм550
Габаритные размеры котла, длина*ширина*высота, мм5800х2200х2400
Масса, кг8500
Марка STEAMEXPERT

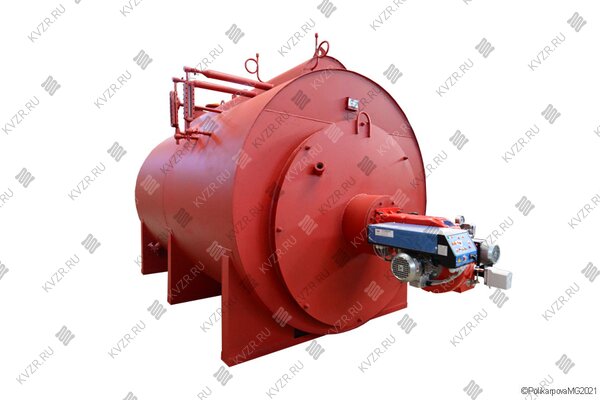

Паровой котел Е 2.5 0.9 М мазутный
Паровые котлы Е 2.5 0.9 М предназначены для выработки пара высокого давления 0,9 МПа (до 9 кгс/см2) и температурой пара до 170 °С.
Если вам по технологии требуется пар низкого давления, Котельный завод производит мазутный котел КП 2500 с давлением до 0,07 МПа и температурой до 115 °С.
Также вы можете купить котел Е 1/9 барабанного типа с естественной циркуляцией на нашем заводе.
Сфера применения котлоагрегатов
для обработки молочной, мясной и рыбной продукции;
для стерилизации тары в пищевой промышленности;
приготовления и запаривания комбикормов в животноводстве;
в пивоварении;
при производстве бетона, газобетона, пенобетона, ЖБИ;
при производстве фанеры;
в горнодобывающей промышленности;
в строительстве, для разморозки инертных материалов, опалубки, бункеров;
для оборудования сушильных и пропарочных камер разного назначения, в том числе химчисток;
в системах отопления и горячего водоснабжения в жилых и промышленных зданиях;
для производства насыщенного технологического пара в пищевой промышленности;
при нефтедобыче и нефтепереработке;
на стройплощадках;
в муниципальном хозяйстве;
в сельском хозяйстве, для отпаривания, очистки, дезинфекции.
Котел Е 2.5-0.9 М устройство
Паровой котел Е 2.5-0.9 М мазутный представляет собой одножаровую горизонтальную конструкцию, состоит из двух цилиндров разного диаметра. Цилиндры вставляются один в другой, соединяются между собой фланцами и паросборником. В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
К фронтовой стороне агрегата крепится чугунная фронтовая плита с отверстием и креплением для установки горелки и сжигания мазутного топлива. Для управления и защиты агрегата и вспомогательного оборудования предусмотрены автоматизация - пульт управления и контрольно-измерительные приборы, сигнализирующие об отклонении регулируемых параметров котлоагрегата и его неисправности.
Физический принцип действия котлоагрегата основан на сжигании топлива в топке и дальнейшая передача тепловой энергии сгоревшего топлива при помощи теплообменника теплоносителю. Удаление продуктов сгорания происходит через сборную дымовую трубу.
Паровые котлы Е 2.5 0.9 М на мазуте принцип работы
Топливо мазут через горелочное устройство подается в топочную камеру агрегата, где сгорает. Горячие газы нагревают воду в водяной рубашке топочной камеры, проходят через трубный пучок аппарата и выходят в его верхней части.
Трубный пучок соединяет верхнюю и нижнюю часть водяной рубашки, насыщенный пар образуется при испарении нагреваемой воды и собирается в верхней части установки, в паросборной камере, далее пар через паропровод направляется на технологические нужды.
Автоматика обеспечивает работу в заданном режиме и безопасность.
Преимущества паровой установки
отсутствие опасности взрыва;
возможность работы на сжиженном газе;
высокое рабочее давление - 0,8 МПа;
высокий КПД - 90-92%;
получение пара через 15-20 минут после включения;
малые габариты и масса оборудования;
простота эксплуатации и обслуживания;
модульная поставка обеспечивает упрощенный монтаж агрегата;
низкие цены на паровые котлы.
Паровой котел Е-2.5-0.9 М мазут комплектация
Котлоагрегат комплектуется манометром, уровнемерной колонкой, указателем уровня, двумя предохранительными клапанами, паровыми и продувочными вентилями, дымовой трубой, колосниками, вентилятором поддува, приборы КИП. Дымосос для работы агрегата не требуется. Насос, автоматика управления и горелка поставляется отдельно.
Подключение и монтаж
Котел Е-2.5-0.9 М мазутный поставляется блоком максимальной заводской готовности. Котлоагрегат устанавливается на специально подготовленную ровную поверхность.
Агрегат подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Монтируется газоход. Подключается горелка и автоматика.
Купить паровой котел Е 2.5 0.9 М
Для того чтобы купить котел Е 2.5 0.9 М в Сыктывкаре, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42) либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта.
Цена парового котла Е 2.5 0.9 М включает в себя дымовую трубу, запорную арматуру и КИП в пределах котла, предохранительные клапаны. Ниже приведена подробная информация
Для эффективной и надежной работы парового котла Е 2.5 0.9 М вам потребуется дополнительное оборудование - насос. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте имеется насосное оборудование, мы можем проверить совместимость парового котла Е 2.5 0.9 М нашего производства и вашего оборудования.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения.
Жаротрубный паровой котел Е 2.5-0.9 М, предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) для технологических целей в производстве. Устанавливается в производственных и промышленных котельных.
Для правильного подключения парового котла Е 2.5 0.9 М в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы котла.
К вспомогательному оборудованию при работе парового котла Е 2.5 0.9 М относятся:
питательные насосы (1 рабочий, 2 резервный);
бак запаса воды;
охладитель проб отбора воды;
система водоподготовки котловой воды;
горелочное устройство на жидком топливе;
автоматика котла.
Водоподготовительная установка подбирается на основе данных химического анализа воды, проводимого специализированной лабораторией.
При работе котла питание водой парового котла Е 2.5 0.9 М производится через штуцер.
Подпитка котла ведется из питательного бака через насос, соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между котлом и обратным клапаном.
Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан.
На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство.
На котле имеются продувочные штуцера Ду25, Ду15 и Ду10. Штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.
В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия.
На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса внизу у котла имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.
В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются предохранительные клапаны и два штуцера Ду15, один для установки электроконтактного манометра, второй для спуска воздуха с котла при заполнении водой при подготовке к работе.
К фронтовой плите котла крепится жидкотопливная горелка для подачи топлива в топку котла через амбразуру.
На задней крышке в основании дымовой трубы выполнен предохранительный взрывной клапан.
Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла.
Предохранительные клапаны предназначены для стравливания давления в котле при превышении допустимого значения. На котле установлены предохранительные клапаны пропускной способностью не менее часовой производительности котла.
Принцип работы клапана состоит в том, что при достижении паром номинального давления избыток пара выходит наружу. Клапана оборудованы ручным приводом для открывания при проверке их на срабатывание.
Щит управления совместно с электрооборудованием предназначен для управления работой парового котла Е 2.5 0.9 М и защиты его при возникновении аварийных ситуаций. На двери щита расположены сигнальная лампа и органы управления работой котла, с табличками, указывающими их назначение. По месту либо на стенке щита крепится сигнальная сирена.
На паросборной камере устанавливается один электроконтактный манометр. При монтаже манометра, показывающего давление пара в котле, должна быть предусмотрена установка трехходового крана между манометром и сифонным устройством. Допускается установка других устройств, позволяющих контролировать показания рабочего манометра, путем подключения в систему контрольного манометра. Электроконтактный манометр выполняет роль датчика давления и предназначен для отключения дутьевого вентилятора и включения аварийной сигнализации при достижении паром предельно допустимого давления.
Датчик уровней служит для подачи команды на включение и отключение питательного насоса котла в процессе работы.
Указатель уровня воды предназначен для визуального контроля за уровнем воды при работе котла. На корпусе указателя крепится рамка или наносятся метки, указывающие верхний и нижний уровень воды.
Легкоплавкая пробка предназначена для сброса пара во внутренний объем топочной камеры в случае упуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.
Гарантийный срок на паровой котел Е 2.5-0.9 М 24 месяца.
