Котел может работать как в автоматическом так и ручном режимах
Работает на отходах деревопереработки - пеллетах влажностью до 12% и размерами кусков до 100 мм
Конструкция котла состоит из ретортной топки и бункера со шнековой подачей топлива в топку, ворошителя топлива и завихрителя воздуха
Имеет систему очитки поверхностей нагрева от сажи без остановки котла
Автоматизация котла предусматривает полный контроль процесса горения - розжиг котла, контроль эффективности сжигания топлива, поддержание требуемых параметров теплоносителя, безопасность работы
В комплект поставки входят полный комплект запорной, предохранительной арматуры и КИП, вентиляторы
Температура пара от 115 до 170 °С

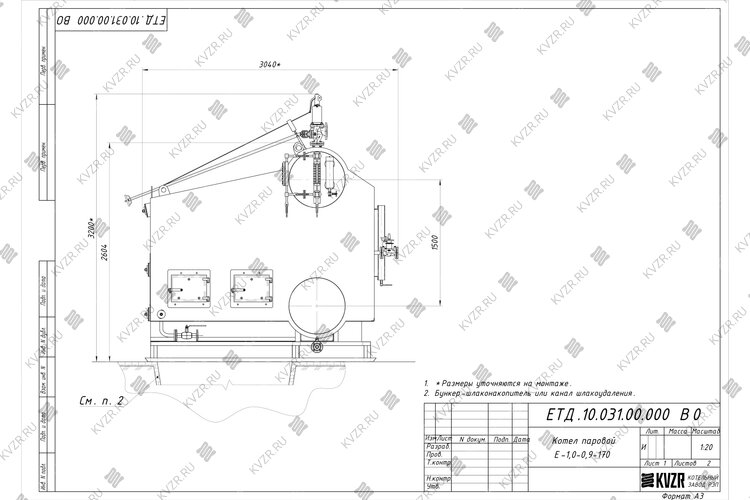

Котел паровой Е 1.0-0.9 ДОВ чертеж

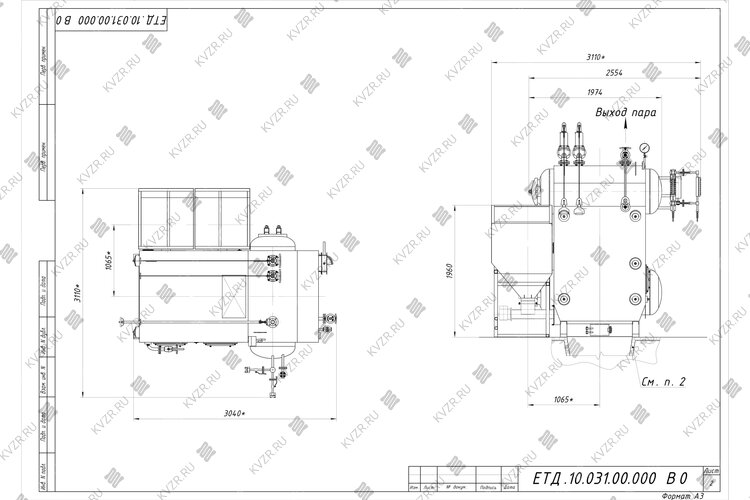

Чертеж парового котла Е 1.0-0.9 ДОВ с ретортной топкой
Технические характеристики парового котла на пеллетах
Аэродинамическое сопротивление, Па (мм. вод. ст.)300 (30)
Разряжение в топочной камере, Па (мм. вод. ст.)20-40 (2-4)
Объем уходящих газов, м³/ч3500
Температура уходящих газов, °С280
Тяга Принудительная
Присоединенная электрическая мощность, кВт5.97
Размер топочной камеры, длина*ширина*высота, мм1320х1060х1760
Объем топочной камеры, м³2.46
Присоединительные размеры газохода уходящих газов, ширина*высота / сечение, мм/м²795х230/0.18
Температура питательной воды, не менее, °C50
Присоединительные размеры выхода пара, Ду50
Присоединительные размеры по водяному тракту, Ду32
Габаритные размеры блока, длина*ширина*высота, мм2900х2460х2510
Габаритные размеры котла, длина*ширина*высота, мм3150*4390*2510
Масса, кг3500
Твердотопливный котел на пеллетах паровой
паропроизводительность 1000 кг/ч;
автоматическая подача пеллет и древесных отходов в топку;
ретортная топка;
температура пара 170 градусов;
топливо – пеллеты;
давление не более 0,8 МПа.
Паровой котел твердотопливный на пеллетах и древесных отходах с автоматической подачей применяется для сушильных камер, для теплиц, для производства, отопления промышленных помещений и зданий. Особенной популярностью данные модели пользуются у предприятий лесопереработки, деревоперерабатывающих предприятий и в сельском хозяйстве.
Котел на пеллетах паровой устройство и описание
Паровой котел на пеллетах промышленный изготавливается стальным двух барабанным с естественной циркуляцией с экранированной топочной камерой, ретортной топкой и автоматической шнековой подачей пеллет. Котел работает с принудительной подачей питательной воды.
Конструкция барабанного парового котла на пеллетах состоит из: трубной системы с барабанами, ретортной топки, натрубной теплоизоляции с каркасом и обшивкой, системы питания, системы управления, тяговое устройство, бункера для пеллет, шнекового питателя, котельного блока с конвективными пакетами.
Реторта расположена в подовой части агрегата. В топке имеется дверка для обслуживания и розжига ретортной горелки и топки. Теплообменный блок упирается в опорную раму в которую устанавливается ретортная горелка. Пламенная голова ретортной горелки – наружная приемная часть ретортной горелки, крепится к нижней части расходного бункера.
Шнековый питатель подает топливо из расходного бункера на реторту. Приводом питателя служит мотор редуктор. В конструкции шнекового питателя дополнительно предусмотрено воздушное охлаждение выходного узла, что препятствует возможности воспламенения топлива в питателе и увеличивает надежность работы.
Бункер для пеллет к котлу располагается на общей раме совместно с приводом питателя. Конструкция бункера под древесное топливо и узел соединения со шнековым питателем позволяет полностью опорожнять бункер за счет питателя топлива.
Промышленный твердотопливный паровой котел на пеллетах состоит из топочной камеры экранированной газоплотными сварными панелями с вертикальными трубами соединенных раздающими и собирающими коллекторами. Обмуровка выполняется из тепловой обшивки и декоративных листов. Выход газов осуществляется сзади и сверху топочного блока.
Паровой автоматический котел на пеллетах – принцип работы
Котел для сжигания пеллет работает в полностью автоматическом режиме. Автоматика осуществляет автоматический розжиг, запуск, работу и остановку котла. Автоматика осуществляет подачу топлива с контролем производительности по заданной температуре теплоносителя. Подача воздуха осуществляется в зависимости от объема поданного древесного топлива. В теплогенераторе предусмотрена автоматическая система пожаротушения в случае воспламенения топлива в топливопроводе.
Комплект автоматики состоит из щита управления котлом, контрольно измерительных приборов КИП и исполнительных механизмов.
Автоматическое регулирование работы промышленного парогенератора на пеллетах включает в себя контроль и регулировку следующих параметров:
разряжения в топочной камере;
давления теплоносителя на выходе;
температуры теплоносителя на выходе;
содержания кислорода в дымовых газах;
наличие давления в системе пожаротушения топливопровода;
контроля факела; контроля минимального расхода теплоносителя.
Правил технической эксплуатации тепловых энергоустановок.
Требования к помещениям паровой котельной регламентируются СП 89.13330.2016 «Котельные установки».
Паровой котел на пеллетах с барабанами должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе паровой котел на пеллетах подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).
Гарантийный срок - 24 месяца со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Купить паровой котел на пеллетах
Для того чтобы купить котел на пеллетах паровой в Сыктывкаре, вы можете оформить заявку в отделе сбыта по телефону (38-52) 29-97-41 (42), либо оформить заявку онлайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранной вами модели и рассчитают стоимость доставки до вашего региона и населенного пункта. Также предлагаем вам выполнить проект реконструкции паровой котельной.
БЕЗ УЧАСТИЯ ОПЕРАТОРА ПРОИЗВОДИТ НАСТРОЙКУ ПОДАЧИ ВОЗДУХА, РАБОТУ ДЫМОСОСА И ТОПЛИВОПОДАЧИ ПОСЛЕ ЗАПУСКА КОТЛА В РАБОТУ
БЕЗ УЧАСТИЯ ОПЕРАТОРА НЕПРЕРЫВНО КОНТРОЛИРУЕТ И КОРРЕКТИРУТ ЭФФЕКТИВНОСТЬ СЖИГАНИЯ И РАСХОД ТОПЛИВА (ДАЖЕ В СЛУЧАЕ ИЗМЕНЕНИЯ ПАРАМЕТРОВ ТОПЛИВА (ВЛАЖНОСТЬ, ФРАКЦИЯ, КАЛОРИЙНОСТЬ)
БЕЗ УЧАСТИЯ ОПЕРАТОРА ВЫПОЛНЯЕТ ОСТАНОВ КОТЛА В ШТАТНОЙ И АВАРИЙНОЙ СИТУАЦИИ
регулирует теплопроизводительность установки;
поддерживает и контролирует заданную температуру теплоносителя на входе и выходе из котла;
осуществляет автоматическую продувку топливопровода;
включает систему пожаротушения в топливопроводе в случае аварийной ситуации.
Выполняет ручное и автоматическое (через частотные преобразователи) управление:
Жаротрубный паровой котел на пеллетах, предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) для технологических целей в производстве. Устанавливается в производственных и промышленных котельных.
План расстановки оборудования в паровой котельной на опилках
Для правильного подключения парового котла на пеллетах в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы котла.
К вспомогательному оборудованию при работе парового парового котла на пеллетах относятся:
подпиточные насосы 1 рабочий, 2 резервный;
бак запаса воды;
охладитель проб отбора воды;
автоматика котла на древесных отходах;
дымовая труба;
золоуловитель (по необходимости);
воздухоподогреватель (по необходимости);
система водоподготовки котловой воды.
Водоподготовительная установка подбирается на основе данных химического анализа воды, проводимого специализированной лабораторией.
Схема подключения парового котла на пеллетах без золоуловителя
Если вам не требуется высокая очистка дымовых газов, котел может работать без золоуловителя. Схема подключения при этом следующая - дымовые газы выходят из котла в газоходы котельной, затем в дымосос и далее снова по газоходам в дымовую трубу. В зависимости от компоновки котельной дымосос может устанавливаться как в котельной, так и на улице. Наш завод производит газоходы и переходники к ним. Получив схему вашей котельной мы можем изготовить для вас комплект газоходов, переходников нужных размеров и сечений. На месте такие детали собираются как конструктор. Обращаем ваше внимание, что газоходы требуют изоляции, для защиты персонала от ожогов, так как уходящие газы имеют высокую температуру, а на улице газоходы требуют изоляции для избежания образования конденсата.
Золоуловитель для твердотопливного парового котла на пеллетах обычно требуется устанавливать в котельных расположенных в жилой зоне. Они позволяют произвести дополнительную очистку дымовых газов перед их выбросом в атмосферу. Золоуловители нашего завода могут устанавливаться как сразу за котлом, так и снаружи котельной. Кроме очистки воздуха золоуловители увеличивают сопротивление в газовом тракте, поэтому при их установке требуется дымосос большей мощности.
Гарантийный срок на паровой котел на пеллетах 24 месяца.
.jpg
Патент на топочное устройство парового котла
.jpg
Сертификат на паровой котел Е
Отзыва о товаре пока нет, будьте первыми!
Промышленный паровой котел на пеллетах с автоматической подачей производительностью 1000 кг/ч. Применяется на деревообрабатывающих комбинатах, на лесопильных и погонажных производствах, лесхозах.
