Водяной объем котла в 3 раза превышает паропроизводительность – это исключает температурные колебания в трубной системе и гарантирует надежную работу котла даже при подпитке холодной водой
Паровой объем котла составляет до 15 % от общего объема – это обеспечивает стабильную выработку пара требуемых параметров
Большой водяной объем котла, отсутствие горизонтальных участков в трубной системе и эффективная система дренирования позволяют минимизировать последствия выпадения солей и отложения накипи
Имеет систему очитки поверхностей нагрева от сажи без остановки котла
Работает на самотяге, дымосос не требуется даже при плюсовых температурах
Температура пара до 170 °С

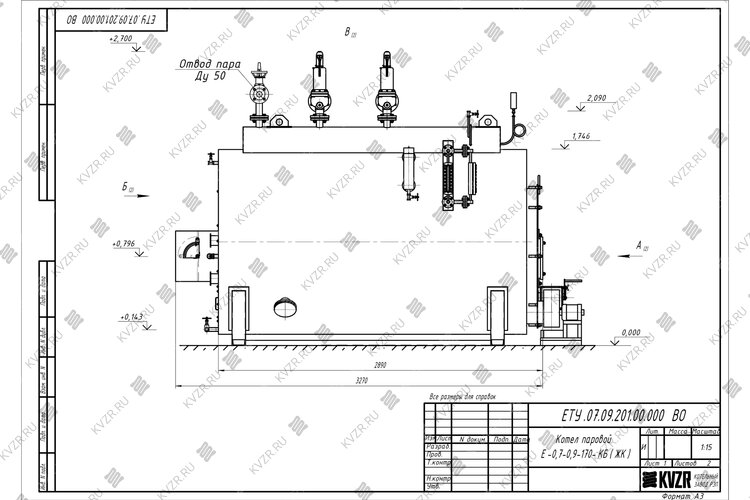

Твердотопливный паровой котел Е 07 09 чертеж
Паровой котел Е 0.7 0.9 на твердом топливе чертеж
Технические характеристики парового котла Е-0.7-0.9 Р твердотопливного
Расход УГЛЯ при максимальной нагрузке котла, кг/ч121
Расход условного топлива, кг/ч90
Температура пара, не более, °C170
Давление пара, не более, МПа0.9
Давление пара, не более, (кгс/см²)9
Полный объем котла, м³2.9
Объем паровой части, м²0.29
Аэродинамическое сопротивление, Па (мм. вод. ст.)6.7 (0.67)
Тяга Естественная
Объем топочной камеры, м³1.52
Размер топочной камеры, длина*ширина*высота, мм1765х1100х850
Активная площадь решетки горения, м²1.61
Присоединительные размеры выхода пара, Ду50
Присоединительные размеры по водяному тракту, Ду32
Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм450
Габаритные размеры котла, длина*ширина*высота, мм3300х2050х2100
Масса, кг3800
Марка STEAMEXPERT
Паровой котел Е 0.7-0.9 Р твердотопливный
Промышленный паровой котел Е 0.7-0.9 Р предназначен для выработки на производстве пара высокого давления 0.3 - 0.9 МПа (до 8,0 кгс/см2) и температурой до 170 °С.
Паровой котел Е 0.7-0.9 Р твердотопливный применяется:
для обработки молочной, мясной и рыбной продукции;
для стерилизации тары в пищевой промышленности;
приготовления и запаривания комбикормов в животноводстве;
в пивоварении;
при производстве бетона, газобетона, пенобетона, ЖБИ;
при производстве фанеры;
в горнодобывающей промышленности;
в строительстве, для разморозки инертных материалов, опалубки, бункеров;
для оборудования сушильных и пропарочных камер разного назначения, в том числе химчисток;
в системах отопления и горячего водоснабжения в жилых и промышленных зданиях;
для производства насыщенного технологического пара в пищевой промышленности;
при нефтедобыче и нефтепереработки;
на стройплощадках;
в муниципальном хозяйстве;
в сельском хозяйстве, для отпаривания, очистки, дезинфекции.
Паровой котел парогенератор Е 0.7-0.9 Р представляет собой стальной горизонтальный жаротрубный парообразователь с чугунной колосниковой слоевой топкой и автоматикой.
Принцип работы парового котла Е-0.7-0.9 Р твердотопливного
Твердое топливо уголь или дрова или дрова через фронтальную дверку вручную подается в топочную камеру, также в топку для обеспечения горения вентилятором подается воздух, образующиеся зола и шлак проваливаются в зольную камеру, где сгорает. Горячие газы, образующиеся в процессе горения нагревают воду в водяной рубашке топочной камеры, проходят через трубный пучок парового котла и выходят в его верхней части.
Водотрубный пучок соединяет верхнюю и нижнюю часть водяной рубашки парового котла, пар высокого давления образуется при испарении нагреваемой воды и собирается в верхней части парового котла, в паросборной камере, далее пар через паропровод направляется на технологические нужды.
Автоматика парового котла Е-0,7-0,9 Р на твердом топливе для производства обеспечивает безопасную работу.
Преимущества парового котла на твердом топливе Е-0.7-0.9 Р
высокое рабочее давление - 0.9 МПа;
высокая температура пара - 170 °С;
работа без дымососа;
устройство для внутренней очистки от золы без остановки работы котла;
высокий КПД;
получение пара через 15-20 минут после включения;
малые габариты и масса оборудования;
простота эксплуатации и обслуживания;
модульная поставка обеспечивает упрощенный монтаж агрегата;
низкая цена на полный комплект парового котла Е-0 7-0 9 на твердом топливе.
Твердотопливный паровой котел Е-0.7-0.9 Р - Комплектация
Производственный паровой котел Е 0,7-0,9 Р комплектуется манометром, уровнемерной колонкой, указателем уровня, двумя предохранительными клапанами, паровыми и продувочными вентилями, дымовой трубой, колосниками, вентилятором поддува, приборы КИП. Дымосос для работы котла не требуется. питательный насос поставляется отдельно.
Монтаж твердотопливного парового котла Е 0.7-0.9
Компактный мини паровой котел Е 0 7-0 9 Р на твердом топливе поставляется блоком максимальной заводской готовности. Блок устанавливается на специально подготовленную ровную поверхность.
Подсоединяется по воде, устанавливается запорная арматура на подводящем трубопроводе и отводящем паропроводе, устанавливаются предохранительные клапаны и контрольно-измерительные приборы. Дымовая труба устанавливается на опору на котле. В случае необходимости делается изоляция котла. Подключается автоматика.
Купить твердотопливный паровой котел Е 0.7-0.9 Р в Сыктывкаре, вы можете в нашем электронном магазине, прислав заявку на наш электронный адрес, также вы можете оформить заявку онлайн или позвонить по телефону 8-800-700-17-43. Доставка осуществляется транспортными компаниями по всей России и Казахстану.
Цена парового котла Е-0.7-0.9 Р твердотопливного включает в себя дымовую трубу, запорную арматуру и КИП в пределах котла, вентилятор поддува и предохранительные клапаны. Ниже приведена подробная информация
Для эффективной и надежной работы парового котла Е-0.7-0.9 Р твердотопливного вам потребуется дополнительное оборудование - насос. Мы предлагаем рассмотреть типовые варианты комплектации.
В случае если у вас на объекте имеется насосное оборудование, мы можем проверить совместимость парового котла Е-0.7-0.9 Р твердотопливного нашего производства и вашего оборудования.
По необходимости устанавливаются золоуловители.
Типовую схему монтажа котла вы можете посмотреть во вкладке схемы подключения.
Жаротрубный паровой котел Е 0.7-0.9 Р твердотопливный, предназначен для получения насыщенного пара температурой не более 115 °С и давлением не более 0,07 (0,7) МПа (кгс/cм²) для технологических целей в производстве. Устанавливается в производственных и промышленных котельных.
Для правильного подключения парового котла Е-0.7-0.9 Р твердотопливного в котельной необходимо оставить проемы для обслуживания оборудования во время эксплуатации. Эти расстояния рекомендованы СНИП II-35-76. На данной схеме представлены их размеры. Кроме того мы составили примерный план, как можно произвести расположение подключение оборудования, а также указали перечень минимально необходимого вспомогательного оборудования для работы котла.
К вспомогательному оборудованию при работе парового котла Е-0.7-0.9 Р твердотопливного относятся:
питательные насосы (1 рабочий, 2 резервный);
бак запаса воды;
охладитель проб отбора воды;
система водоподготовки котловой воды;
автоматика котла.
Водоподготовительная установка подбирается на основе данных химического анализа воды, проводимого специализированной лабораторией.
Система питания парового котла Е-0.7-0.9 Р твердотопливного
При работе котла питание водой парового котла Е-0.7-0.9 Р твердотопливного производится через штуцер.
Подпитка котла ведется из питательного бака через насос, соединительную арматуру. На трубопроводе подпитки котла водой должно быть установлено запорное устройство и обратный клапан. Запорное устройство должно располагаться между котлом и обратным клапаном.
Для подпитки устанавливается не менее двух насосов с электроприводом. На стороне нагнетания каждого центробежного насоса до запорного органа должен быть установлен обратный клапан.
На трубопроводе выдачи пара, в непосредственной близости от котла, устанавливается запорное устройство.
На котле имеются продувочные штуцера Ду25, Ду15 и Ду10. Штуцер Ду25 предназначен для удаления шлама, образующегося в результате работы котла, периодической продувки котловой воды и для спуска воды в случае необходимости. Штуцер Ду15 предназначен для продувки водомерной колонки. Штуцера Ду10 предназначены для продувки указателей уровня.
В передней части жаровой трубы в верхней части установлена легкоплавкая пробка – предохранительное устройство прямого действия.
На боковой части корпуса устанавливается датчик уровней воды, связанный с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса устанавливается соединительная труба (колонка), служащая для установки двух указателей уровня, и связанная с паровым и водным пространством котла соединительными трубками не менее Ду25.
На боковой части корпуса внизу у котла имеется ревизия с крышкой, для периодического осмотра состояния поверхностей нагрева со стороны водяного объема.
В передней части жаровой трубы размещена топка, а в задней части - конвективный пучок труб.
В верхней части котла приварен паросборник, представляющий собой полуцилиндр. На паросборной камере устанавливаются предохранительные клапаны и два штуцера Ду15, один для установки электроконтактного манометра, второй для спуска воздуха с котла при заполнении водой при подготовке к работе.
К фронтовой плите крепится воздуховод и вентилятор для подачи воздуха в топку котла под колосниковую решетку.
На задней крышке в основании дымовой трубы выполнен предохранительный взрывной клапан.
Образующиеся в топочной камере продукты сгорания проходят конвективный пучок труб и выводятся через трубу дымовую, установленную на корпусе в хвостовой части котла.
Отвод пара парового котла Е-0.7-0.9 Р твердотопливного
Предохранительные клапаны предназначены для стравливания давления в котле при превышении допустимого значения. На котле установлены предохранительные клапаны пропускной способностью не менее часовой производительности котла.
Принцип работы клапана состоит в том, что при достижении паром номинального давления избыток пара выходит наружу. Клапана оборудованы ручным приводом для открывания при проверке их на срабатывание.
Щит управления совместно с электрооборудованием предназначен для управления работой парового котла Е-0.7-0.9 Р твердотопливного и защиты его при возникновении аварийных ситуаций. На двери щита расположены сигнальная лампа и органы управления работой котла, с табличками, указывающими их назначение. По месту либо на стенке щита крепится сигнальная сирена.
На паросборной камере устанавливается один электроконтактный манометр. При монтаже манометра, показывающего давление пара в котле, должна быть предусмотрена установка трехходового крана между манометром и сифонным устройством. Допускается установка других устройств, позволяющих контролировать показания рабочего манометра, путем подключения в систему контрольного манометра. Электроконтактный манометр выполняет роль датчика давления и предназначен для отключения дутьевого вентилятора и включения аварийной сигнализации при достижении паром предельно допустимого давления.
Датчик уровней служит для подачи команды на включение и отключение питательного насоса котла в процессе работы.
Указатель уровня воды предназначен для визуального контроля за уровнем воды при работе котла. На корпусе указателя крепится рамка или наносятся метки, указывающие верхний и нижний уровень воды.
Легкоплавкая пробка предназначена для сброса пара во внутренний объем топочной камеры в случае упуска воды ниже аварийного уровня и достижения фактического уровня воды на работающем котле ниже верхней кромки жаровой трубы. При этом легкоплавкая пробка перестает охлаждаться котловой водой и нагревается до температуры газов в топочной камере. Из-за нагрева наполнитель легкоплавкой пробки плавится и выдавливается давлением пара в топочную камеру, при этом сбрасывается давление пара и дополнительно гасится пламя.
Подобрать мощность котла по площади важно учитывая не только площадь и объем здания, но и тип зданий и климатические данные региона.
На нашем сайте калькулятор расчета мощности котла учитывает тепло, требуемое на возмещение тепловых потерь через строительные конструкции и потери, вызываемые инфильтрацией (проникновением) наружного воздуха, через их неплотности и периодически открываемые двери.
Наружный строительный объем здания должен определяться умножением площади горизонтального сечения, взятого по внешнему обводу здания на уровне первого этажа на полную высоту здания, измеренную для панельных зданий: от уровня чистого пола (нулевой отметки) до верхней плоскости теплоизоляционного слоя чердачного покрытия, для остальных строений от уровня земли.
Расчетная температура воздуха в отапливаемых зданий принимается в зависимости от типа и назначения здания:
Гостиница, общежитие, административное здание, жилые дома + 20 °С;
Высшие и средние специальные учебные заведения, общеобразовательные школы, школы интернаты, лаборатории, предприятия общественного питания, клубы, дома культуры + 16 °С;
Театры, магазины, пожарные депо + 15 °С;
Кинотеатры + 14 °С;
Гаражи + 10 °С;
Бани + 25 °С.
В случае если требуется отопление различных по типу зданий, теплопотребление каждого считается отдельно, полученные значения складываются и подобрать мощность котла нужно в соответствии с общей суммарной мощностью каждого отдельно стоящего задания.
Климатические условия вашего региона принимаются в соответcтвии с СП 131.13330 Строительная климатология. Данные по всем регионам России занесены в наш калькулятор расчета мощности котла.
Подобрать мощность котла по площади с учетом потребностей объекта в тепле на вентиляцию и горячую воду возможно только с более детальным расчетом. Его вы можете заказать в отделе сбыта котельного завода отправив заявку на электронный адрес sb@kvzr.ru или позвонив по телефонам (38-52) 29-97-41, 29-97-42.
